　　簡介：

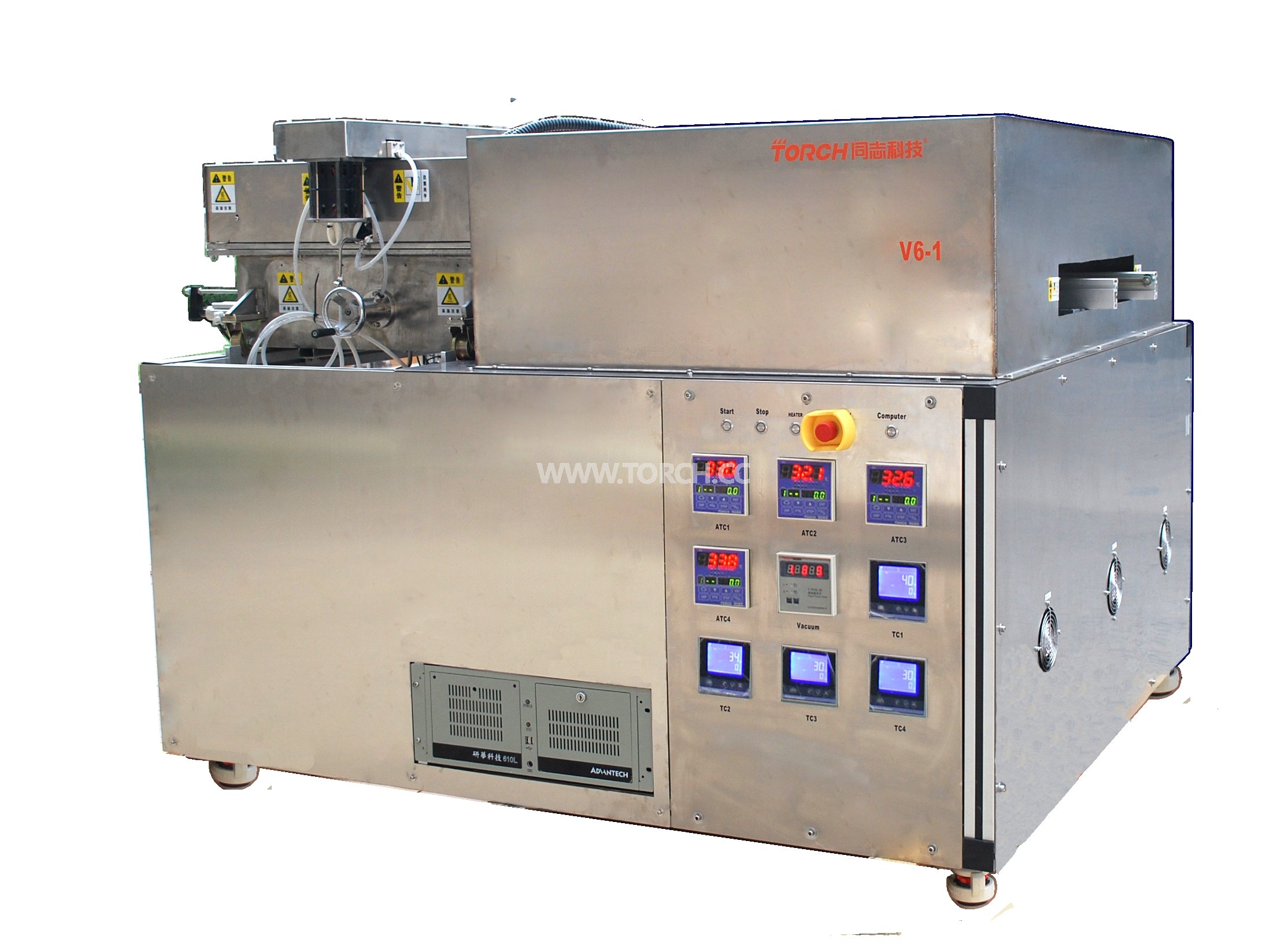

　　1. V系列氫氣真空回流焊機取自英文VACUUM 首寫字母。意為專業的工業級氫氣真空回流焊機。
　　2. 為什么要采用氫氣真空回流焊機?目前行業主流的焊接工藝都是用烙鐵、波峰焊、回流焊等工具或設備焊接，后來加上氮?dú)浠旌蠚怏w保護，升級為氫氣無鉛回流焊機。但是對一些要求很高的焊接領域，譬如軍工產品、工業級高可靠性產品，就是氮?dú)浠旌蠚怏w保護也達不到產品的可靠性要求。像材料試驗、芯片封裝、電力設備、汽車產品、列車控制、航天、航空系統等對電路高可靠性的焊接要求，要減少焊接材料的空洞和氧化。如何有效降低空洞率，減少焊盤或元件管腳的氧化，氫氣真空回流焊機是理想的選擇。要想達到高焊接質量，采用真空回流焊機。這是德國、日本、美國等國家SMT焊接的工藝創新。
　　3. 行業應用：V系列氫氣真空回流焊機是R&D、工藝研發、有低至高產能生產的理想選擇，是軍工企業、研究院所、高校、航空航天等領域研發和生產的理想選擇。
　　4. 應用領域：主要應用于芯片與基板、管殼與蓋板等的無缺陷焊接和產生無助焊劑焊接，如IGBT封裝、焊膏工藝、激光二極管封裝工藝、混合集成電路 封裝、管殼蓋板封裝、MEMS及真空封裝。
　　5. 氫氣真空回流焊目前已成為歐美等發達國家軍工企業、航空、航天等制造的選擇，并且已在芯片封裝和電子焊接等領域得到廣泛應用。

　　特點：
　　1. 真空環境下的焊接。真空0.5-5kPa.
　　2. 低活性助焊劑的焊接環境。
　　3. 專業的軟件控制，達到焊的操作體驗。
　　4. 高達行業40段的可編程溫度控制系統，可以設置工藝曲線。
　　5. 溫度設置采用觸摸式升降，直接手拉曲線，就能設置出更接近焊接材料工藝曲線的工藝。
　　6. 循環水冷技術，實現快速降溫效果。
　　7. 二組在線測溫功能。實現焊接區域溫度均勻度的有效測量。為工藝調校提供專支持。
　　8. 可選擇甲酸、氮?dú)狻⒌獨浠旌匣蛘咂渌�惰性氣體，滿足特殊工藝的焊接要求。
　　9. 在線實時工藝視頻攝錄系統。為每一個產品的焊接過程進行視頻錄像，為以后的質量跟蹤反饋提供強有力的證據，同時該功能對焊接工藝的研究和材料的試樣提供數據支持。
　　10. 最高溫度為400℃(更高可選)，滿足所有軟釬焊工藝要求。

　　賣點：
　　1. 高質量、防氧化的焊接環境
　　2. 四組在線式實時測溫
　　3. 適用于軍工、航空、航天等產品的研發制造
　　4. 高達400℃的高溫焊接
　　5. 高達10-6mbar的高真空環境
　　6. 整機標配水冷系統
　　7. 配置助焊劑回收功能及廢氣凈化功能

　　技術參數：
　　

型號	V6	V6L
焊接面積	610mm*610mm	800mm*750mm
爐膛高度	40mm(80mm可選)	40mm(80mm可選）
溫度范圍	最高可達400℃(600℃可選）	最高可達400℃(600℃可選）
接口	串口/USB	串口/USB
控制方式	40段溫度控制+真空壓力控制	40段溫度控制+真空壓力控制
溫度曲線	可存儲若干條40段的溫度曲線	可存儲若干條40段的溫度曲線
電壓	380V 57A	380V 68A
額定功率	22kw	26kw
實際功率	10kw/(20A)	12kw/(31A)
外形尺寸	1750*1500*1300mm	1900*2700*1300mm
重量	550kg	600kg
最大升溫速度	220/min	160/min
最大降溫速度	80K/min,110K/min	70K/min,100K/min

　　選配件：
　　【標配】
　　1. 主機一臺
　　2. 工業級觸摸屏控制電腦一臺
　　3. 溫度控制器一套
　　4. 壓力控制器一套
　　5. 閉環式水冷系統一套
　　6. 四路測溫模組一套
　　7. 真空壓力變送器一套
　　8. 惰性氣體或者氮?dú)饪刂崎y一套
　　9. 水箱一套
　　10. 冷水機一套　

　　【選配】
    1. 抗腐蝕膜片泵，真空10mba
    2. 旋轉式葉片泵，小于5Pa的真空
    3. 渦轉分子泵系統，用于10^-3Pa的真空
　　4. 氮?dú)浠旌闲?br style="margin: 0px; padding: 0px; outline: none;" /> 　　5. 元件夾具
