詳細介紹

【簡介】
1、V系列高真空回流焊機取自英文VACUUM首寫字母。意為專業的工業級高真空回流焊機。
2、為什么要采用高真空回流焊機？目前行業主流的焊接工藝都是用烙鐵、波峰焊、回流焊等工具或設備焊接，后來加上氮?dú)獗Ｗo(hù)，升級為氮?dú)?a href='http://www.sdjsmy.com' target='_blank'>無鉛回流焊機。但是對一些要求很高的焊接領域，譬如軍工產品、工業級高可靠性產品，就是氮?dú)獗Ｗo(hù)也達不到產品的可靠性要求。像材料試驗、芯片封裝、電力設備、汽車產品、列車控制、航天、航空系統等對電路高可靠性的焊接要求，要減少焊接材料的空洞和氧化。如何有效降低空洞率，減少焊盤或元件管腳的氧化，高真空回流焊機是一個的選擇。要想達到高焊接質量，采用高真空回流焊機。這是德國、日本、美國等國家SMT焊接的工藝創新。
3、行業應用：V系列高真空回流焊機是R&D、工藝研發、有低至高產能生產的理想選擇，是軍工企業、研究院所、高校、航空航天等領域研發和生產的選擇。
4、應用領域：主要應用于芯片與基板、管殼與蓋板等的無缺陷焊接和產生無助焊劑焊接，如IGBT封裝、焊膏工藝、激光二極管封裝工藝、混合集成電路 封裝、管殼蓋板封裝、MEMS及真空封裝。
5、高真空回流爐目前已成為歐美等發達國家軍工企業、航空、航天等制造的選擇，并且已在芯片封裝和電子焊接等領域得到廣泛應用。
【特點】
1、真正的真空環境下的焊接。真空度10^-4Pa
2、低活性助焊劑的焊接環境。
3、觸摸屏的操控加上專業的軟件控制，達到好的操作體驗。
4、高達行業40段的可編程溫度控制系統，可以設置工藝曲線。
5、溫度設置采用觸摸式升降，直接手拉曲線，就能設置出更接近焊接材料工藝曲線的工藝。
6、水冷技術，實現快速降溫效果。
7、四組在線測溫功能。實現焊接區域溫度均勻度的準確測量，為工藝調校提供支持。
8、可選擇甲酸、氮?dú)饣蛘咂渌�惰性氣體，滿足特殊工藝的焊接要求。
9、在線實時工藝視頻攝錄系統。為每一個產品的焊接過程進行視頻錄像，為以后的質量跟蹤反饋提供強有力的證據，同時該功能對焊接工藝的研究和材料的試樣提供數據支持。
10、最高溫度為450℃（更高可選），滿足所有軟釬焊工藝要求。
11、高真空共晶爐爐腔頂蓋配置觀察窗。
12、八項系統安全狀態監控和安全保護設計（焊接件超溫保護、整機溫度安全保護、氣壓保護、水壓保護、安全操作保護、焊接時冷卻水路保護、液位保護、斷電保護）。

【標配】
1、主機一臺
2、工業級觸摸屏控制電腦一臺
3、溫度控制器一套
4、壓力控制器一套
5、閉環式水冷系統一套
6、四路測溫模組一套
7、真空壓力變送器一套
8、惰性氣體或者氮?dú)饪刂崎y一套
9、水箱一套
10、冷水機一套

【選配】


1. 抗腐蝕膜片泵，真空10mba
2. 旋轉式葉片泵，小于5Pa的真空
3. 渦轉分子泵系統，用于10^-3Pa的真空
4. 甲酸性（本機安裝）
5. 元件夾具
6. 110V電源系統

【技術參數】

型號	V3HV
焊接面積	≥300mm*240mm
爐膛高度	≥100mm
最高焊接溫度	≥450℃
不充正壓氮?dú)鈺r(shí)極限真空度	≤3Pa，工作真空10-200Pa
接口	串口/USB口
加熱方式	底部紅外輻射加熱，承片臺采用半導體級碳化硅鍍層石墨平臺
溫度均勻性	有效焊接面積內≤±1%
最大升溫速度	120-240℃/min
最大冷卻速度	60-120℃/min
焊接孔洞率	小于2%
提供正壓模塊	可充正壓氮?dú)猓瑲鈮杭s0.25-0.3MPa
控制方式	40段溫度控制+真空壓力控制
溫度曲線	可存儲若干條40段的溫度曲線
電壓	220V   25-50A
額定功率	9KW
實際功率	6KW（不選真空泵）
	8KW（配制分子泵）
外形尺寸	900*1100*1300mm
重量	340KG

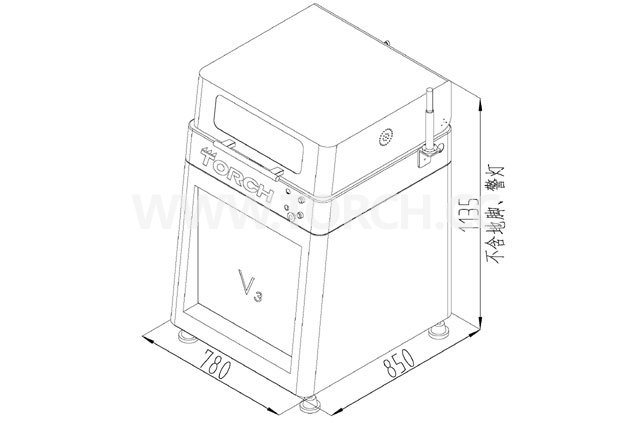

【二維圖】

注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
