【生產廠家】：泰姆瑞

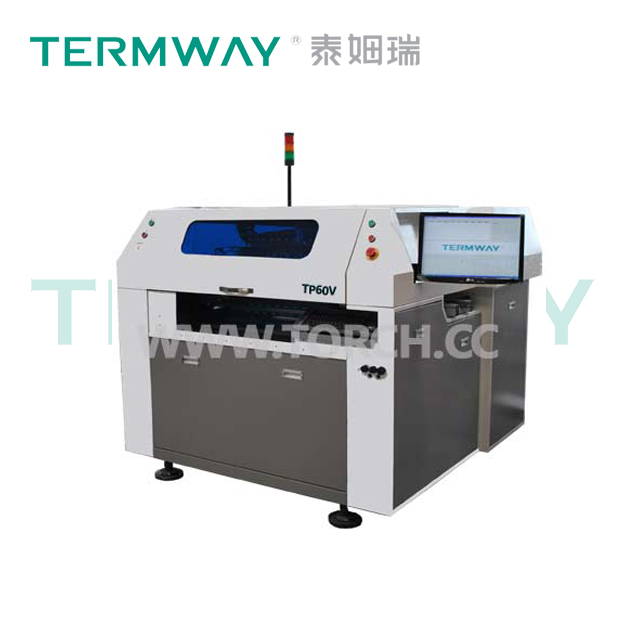

【商品規格】：TP60V
【商品簡介】：
TPV系列貼片機是一款全自動視覺貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比高的全自動貼片設備。 本產品適合大部份SMD片狀元件0402, SOIC, PLCC及QFP IC；配置視覺對中系統，滿足高精密度0.5mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，不絲印焊錫膏的方形的PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
【特點】：
1．整機采用進口精密方形導軌，有效提高貼片精度。
2.整機采用500萬像素高清晰工業相機，完成高精密元器件的視覺對位貼裝。
3.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
4.可自動視覺編程，不用手動輸入元件坐標，編程簡單,方便入門者便捷使用。
5.標配自動吸嘴更換系統。
6.高性價比全自動貼片機，適合中規模生產使用。
7.標準配置：4套視覺對位系統，9支吸嘴，一套可放置96個8MM喂料器的喂料器底盤。
8.整機傳動采用伺服電機配合高精密滾珠絲桿實現，可以完成高精密元器件的重復貼裝。
9.配置不同的喂料器可以滿足不同大小元器件的貼裝要求。
10.整機由專業的工業計算機配合專用軟件控制，方便操作使用。
11.可以非常方便導入電路板CAD數據。
12.可以非常穩定并且方便的完成電路板拼板的編程和貼裝。
13.可以在軟件中顯示拼板中所有坐標點，并對其中的坐標進行微調，來實現高精密的貼裝。
14.可以在軟件中設置各個拼板的間距，并根據間距顯示所有放料坐標，可以在拼板中選擇不貼的拼板。
15.如果電路板加工有質量問題，可以對放料位置進行整體偏移改進。
16.軟件可以實現貼片頭的自動優化功能。
17.軟件中增加了多檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，這樣可以提高機器長期使用的穩定性。
18.整機具備電路板高度自動檢測功能和元器件拾取失敗的報警功能，有效提高生產質量控制
19.整機具備缺料報警功能。適合大批量生產時候的無人值守。
20.整機安全性能高。
【標 配】：
1、工業計算機1套
2、貼片頭1組
3、吸嘴9個
4、GFTA-48喂料器平臺2套
5、MARK點識別相機2套
6、QFP精密工業相機2套
7、QFP高清晰光源系統2套
【選配件】：
1、8mm，12mm，16mm，24mm，32mm自動喂料器
2、IC盤式喂料器（GFQN）
3、元器件散料盤（GFSN）
4、吸嘴
5、AQ38底鏡系統（可以貼裝25MM-38MM QFP）
6、AQ45底鏡系統（可以貼裝38MM-45MM QFP）
【技術參數】：
|
TP60V |
|
|
貼片頭數量 |
1組6個 |
|
最大電路板寬度 |
1500×316mm |
|
最小電路板寬度 |
40mm |
|
電路板厚度范圍 |
0.3-4.2mm |
|
最大移動范圍 |
670×620mm |
|
Z軸最大移動范圍 |
40mm |
|
元器件最大高度 |
15mm |
|
典型貼片速度 |
11000-13000cph |
|
理論最大貼片速度 |
21000cph |
|
X,Y軸分辨精度 |
0.002mm |
|
貼片精度 |
±0.03mm |
|
對位方式 |
視覺對位 |
|
可以貼裝元器件 |
0402以上阻容件和38mm以下pitch大于0.5mm的IC |
|
編程方式 |
自動數據導入/影像學習/鍵盤輸入 |
|
傳動方式 |
XY軸采用高精密滾珠絲杠配合精密導軌 |
|
帶式喂料器 |
可選配8mm,12mm,16mm,24mm,32mm,44mm喂料器 |
|
喂料器數量 |
最多可以放置96個8MM GFTA-08S喂料器，前后兩面各放置48個 8MM |
|
IC盤數目 |
最多2個 |
|
操作系統 |
WINDOWS XP |
|
壓縮空氣 |
80psi（0.5Mpa-0.7Mpa），流量大于100L/min，氣源需要外接氣源 |
|
電源 |
220V,50Hz，5Kw |
|
重量 |
1400Kg |
|
外形體積 |
1650×1485×1400mm |
